[C++·MFC] OLED LLR Repair 장비 제어 소프트웨어 개발
OCless 레이저 라인 리페어 · 결함 자동 검출 및 레이저 수리 · CIM 연동 · 좌표 보정 엔진
기간: 2014.02 (포트폴리오 기준)역할: 아키텍처 설계 / 제어 시퀀스 구현 / 좌표 보정 엔진 / CIM 연동
C++ / MFCWin32 APIEKSPLA LaserCRYLAS LaserUMAC Gantry (XYT 스테이지)MELSEC PLC (BIT/WORD)FTP / TCP/IPCamera SDKSQLite / INI 설정 파일
Overview
개요
OLED 디스플레이 패널 제조 공정에서 발생하는 라인 결함(Line Defect)을 검출하고, 레이저로 자동 수리(Repair)하는 장비의 제어 소프트웨어를 개발했습니다. OCR 스캐너 없이 CIM 서버에서 결함 좌표 데이터를 FTP로 직접 수신하는 OCless 구조를 적용했습니다. EKSPLA / CRYLAS 듀얼 레이저, UMAC Gantry 스테이지, 다중 렌즈 카메라, PLC I/O를 통합 제어하며 Glass 1매당 최대 500개 결함을 자동 순회·수리하는 전체 시퀀스를 설계하고 구현했습니다.
Problem
문제
- OCR 스캐너 없이 CIM 서버 FTP 결함 데이터만으로 정확한 수리 위치를 결정해야 함
- Gantry 직각도·왜곡각·크로스마크 틀어짐 등 기구적 오차가 레이저 조사 위치 불일치로 이어짐
- EKSPLA/CRYLAS 두 종류의 레이저와 5×~50× 다중 렌즈를 공정 조건에 따라 동적으로 전환해야 함
- Glass당 결함 수백 개를 무중단으로 처리하면서 CIM 결과 보고까지 자동화해야 함
Solution
해결
- FTP 결함 Raw Data 수신 후 LR Logic 테이블 기반으로 수리 대상 자동 판별·분류
- Physical ↔ Logical 좌표 변환 엔진 구현 — Gantry 직각도, 판넬 왜곡, Cross Mark 보정을 단계별 적용
- 레이저 타입·렌즈·조사 경로를 레시피(Job/Process Recipe)로 분리해 공정 변경 시 소프트웨어 수정 없이 대응
- 전체 수리 시퀀스를 State Machine으로 정의하고 Power Meter 실시간 확인·로그 기록으로 품질 추적
Scope
적용 범위
- [제어 시퀀스] Glass 로딩 → FTP 데이터 수신 → 좌표 변환 → 스테이지 이동 → 카메라 확인 → 레이저 조사 → CIM 결과 보고

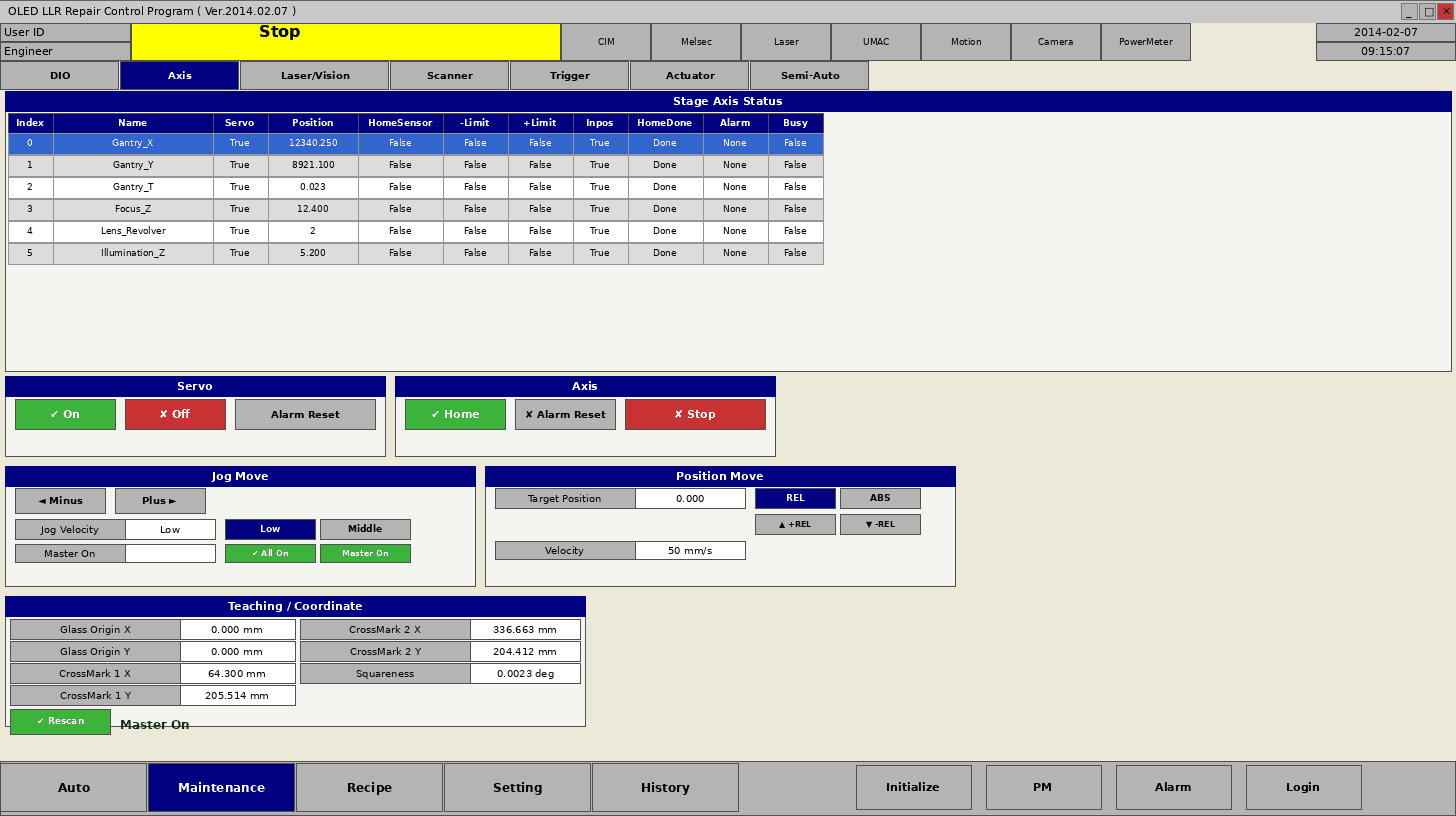

- [좌표 보정] Physical↔Logical 변환, Gantry 직각도·왜곡각 보정, Cross Mark 기준 Panel 원점 설정
- [레이저 제어] EKSPLA / CRYLAS 듀얼 레이저, Q-Switch(Single/Continuous/Burst), ATT·Shutter·파장 제어

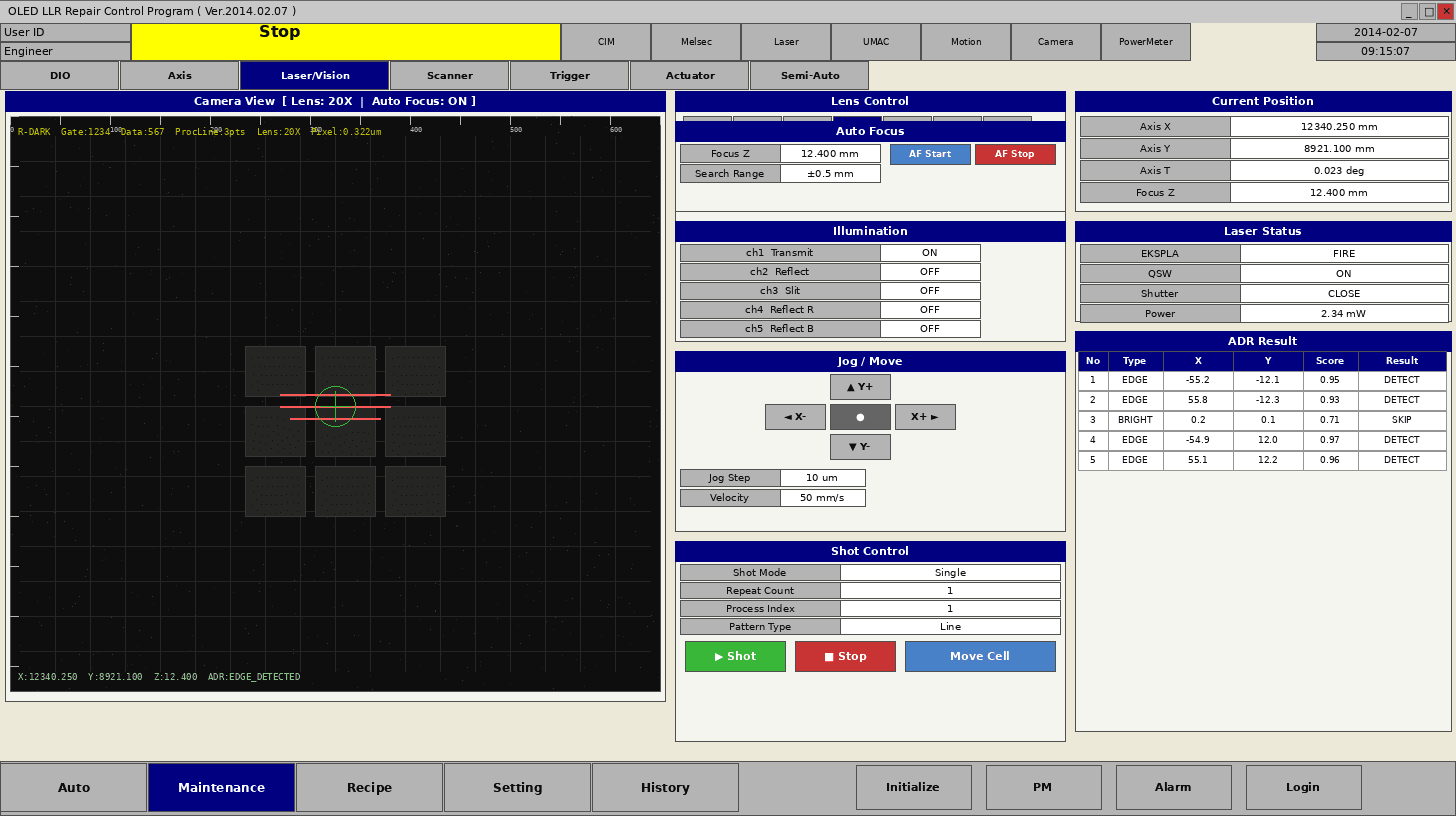

- [카메라/비전] CCamView 다중 렌즈(2×~50×UV) 전환, Auto Focus, 결함 패턴 라인 드로잉, ADR Edge 감지
- [레시피] Job Recipe / Process Recipe 이중 구조 — RGB/W 채널별 레이저 경로 파라미터 관리
- [CIM 연동] MELSEC PLC(BIT/WORD), TCP/IP Host, FTP 결함/결과 데이터 송수신

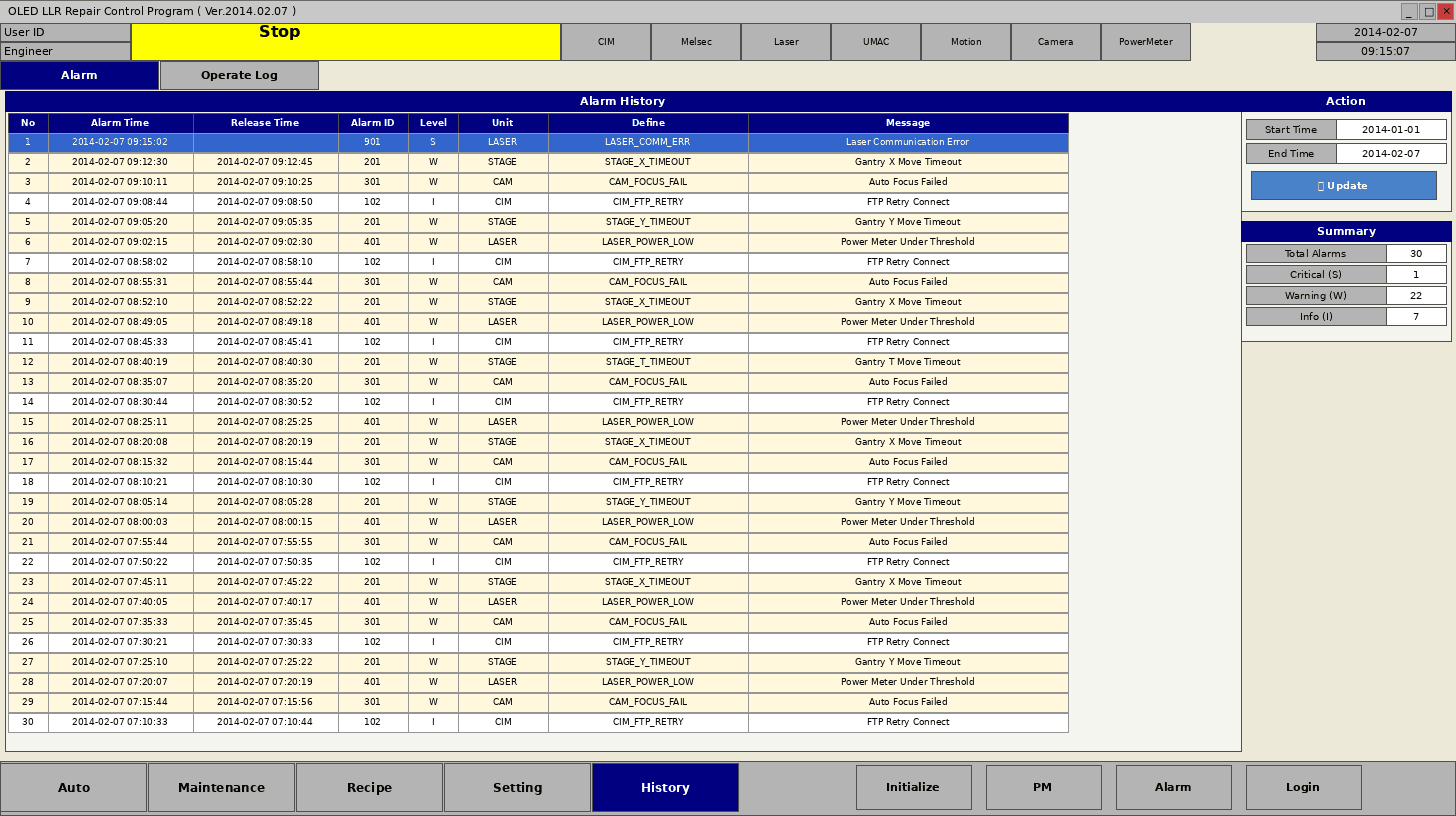

- [데이터 관리] Lot/Cell/Defect 단위 Raw·Sum 데이터 기록, 알람 이력, 운전 로그
- [UI] MFC FormView 기반 — 메인 제어, 알람, 레시피 편집(DMRecipe Grid), 수동 운전 화면
Outcome
결과
- Glass 1매당 최대 500개 결함 자동 순회 수리 — 무중단 양산 운전 달성
- 좌표 보정 엔진으로 서브픽셀 단위 레이저 조사 정밀도 확보
- OCless 구조로 OCR 스캐너 설비 비용 절감 및 장비 단순화
- 운전 로그·Power Meter 이력 기반으로 현장 불량 원인 분석 시간 단축

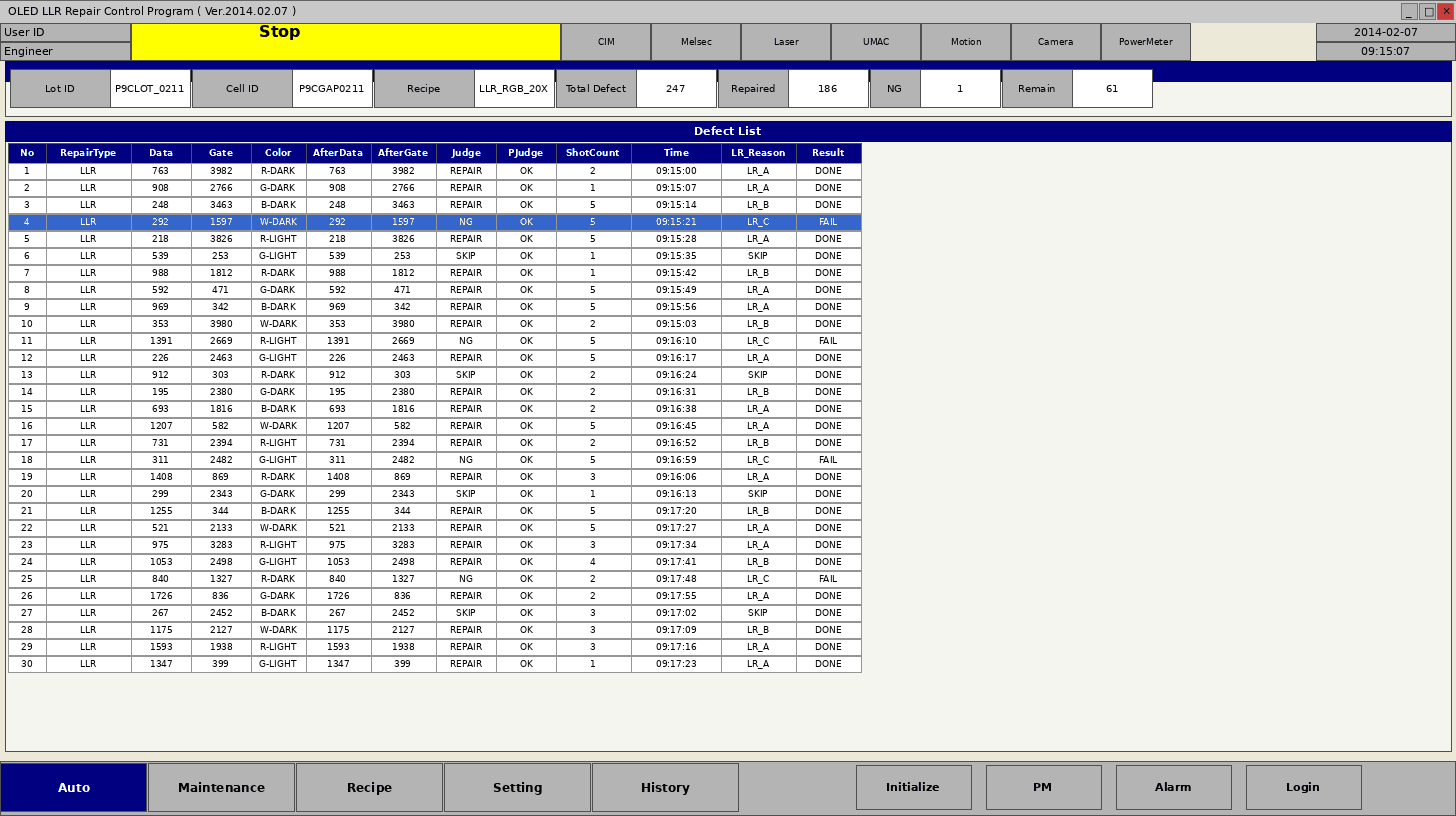

Screens
스크린샷
